订 货 号
型 号TN-OBD02 产品功能介绍
1、协助执法人员，快速准确判断OBD数据的合法性，该产品具备自动分析OBD程序中后处理等排放相关的数据有没有改动，并给出对应的结果。
2、可读取车辆的信息、VIN、CVN、CALID判断是否刷写过数据。
3、具备外观检测，支持自动生成并导出检测报告。
产品特点
1、携带方便：该产品为手持终端设备，并有保护套，使用方便安全。
2、操作简单：该产品自动扫描车辆ECU的数据，实施准确的数据检测流程，无需使用人工干预，快速准确给出结果。
3、该产品覆盖国内90%以上的柴油车，并持续更新。
4、速度快，不同车型检测时间略有不同，平均时间5分钟左右。
5、经过第三方安全试验，并有检测报告。
6、符合法规，该产品满足GB3847-2018 . HJ1237-2021等相关规定。
产品参数
产品形态 | 产品形式 | 工业级主机 |
外观尺寸 | 10.6寸 | |
系统 | 安卓系统 | |
主机内存 | RAM:4GB,ROM:128GB | |
Bluetooth | 内置 | BT5.2(BLE)class1 |
WIFI |
WIFI模块 | WIFI 802.11(a/b/g/n)频率2.4G+5.8G 双频WIFI |
USB接口 | 扩展外置存储 及数据传输 |
TYPE_C for windows Android OTG x1 |
电池 | 续航时间 | 默认状态下不低于8小时 |
下位机规格参数
工作电压 | DC 9V~36V | 传输方式 | 支持有线和无线连接 |
工作电流 | <300mA | OBD针脚电压 | 自带屏幕，可直观显示 |
工作温度 | -20℃~75℃ | 支持蓝牙，并支持多路CAN | |
连接方式
1、打开车辆钥匙，设备连接车上OBD 插口，不要启动车辆1

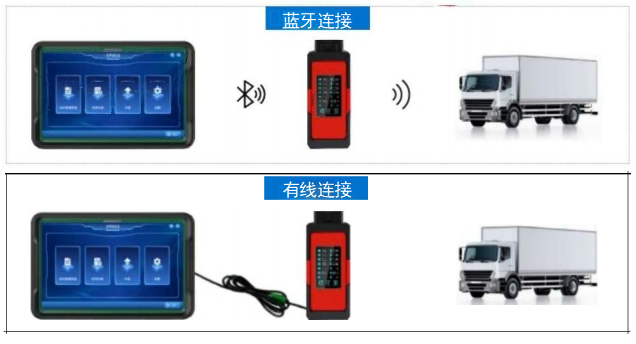

2、设备连接方式：①蓝牙连接；②有线连接；
界面介绍

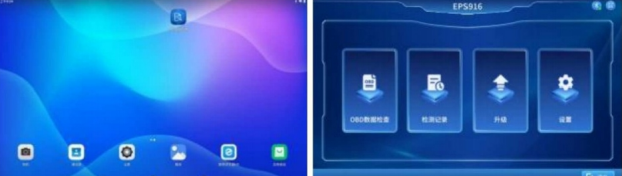

1、打 开OBD 数据检查软件；

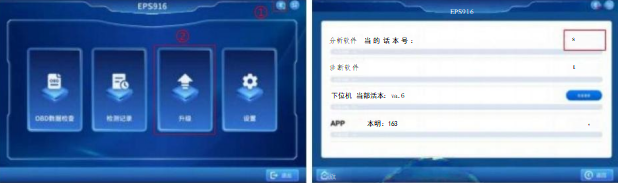

2、首次使用，点击右上角连接图标，连接蓝牙或者有线连接；点击“升级” 进行诊断功能和分析软件的升级；

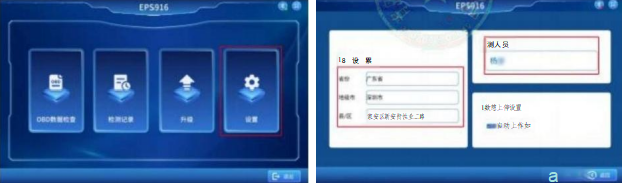

3、首次使用，点击右上角连接图标，连接蓝牙或者有线连接；点击“升级” 进行诊断功能和分析软件的升级；

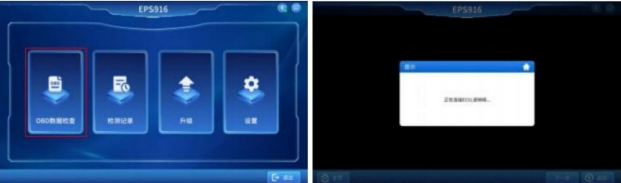

4、点 击“OBD 数据检查”诊断盒和车上ECU 通讯，提取ECU 数据进行分析；

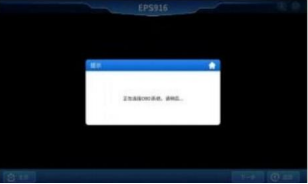

连接车辆OBD系统，进行OBD 检查；
5、以上流程检查完毕后，进行车辆信息录入，录入车牌信息，可通过相机扫描车牌会自动录入，也可通过手动填入车牌信息；从车上读取的VIN 码；
6、拍照上传车头照片和行驶证照片；
7、最后生成OBD 数据检查报告。
以下生成的为数据被篡改车辆的报告，下方可分享、打印、清除故障码。
以下生成的为正常车辆的报告；
OBD 数据检查原理：T800 诊断设备通过OBD 和车辆ECU 进行通讯，读取 ECU 数据，然后对读取的数据的故障码信息和扭矩限制状态数据进行分 析判定，然后再和车辆OBD系统进行通讯，读取车辆的VIN码、CALID和C VN, 读取就绪状态，读取OBD 故障码，后处理相关传感器，最后将读取到 的车辆信息生成报告单!
以上出现的车牌号、 VIN 码等数据皆为内部测试使用，非实际车辆信息， 如有雷同联系修改。
